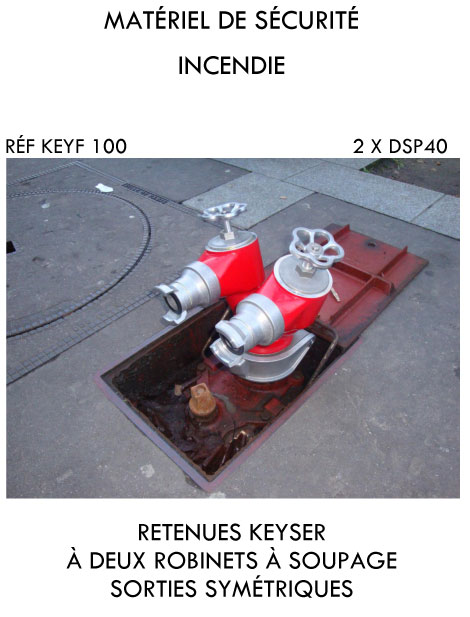

Les Retenues à robinets
Les retenues sont constituées d’un demi-raccord de 100 mm de type Keyser, qui s’adapte à la douille de la bouche d’incendie, et de deux ouvertures de 65 mm contrôlées par des vannes.
a) DESCRIPTIF
Les retenues se montent sur une bouche d’incendie (BI) par l’intermédiaire
d’un demi-raccord femelle du type KEYSER. Elles comportent deux tubulures
de 65mm permettant de diviser deux tuyaux sur une BI.
b) MONTAGE D’UNE RETENUE SUR UNE BOUCHE INCENDIE
Pour placer une retenue sur une BI, il faut :
- Soulever le couvercle de la BI
- Purger la BI
- Saisir la retenue par les tubulures et vérifier la présence du joint
dans son logement - Desserrer la vis papillon
- Placer le retenue, tubulures fermées, dans la direction que
prendront les tuyaux - Engager la retenue sur l’orifice de la BI
- Serrer la vis papillon à la main.
Il convient de manœuvrer le ou les volants de la retenue avant d’ouvrir
la BI. Il est conseillé d’ouvrir le robinet vanne en tournant le volant de
manœuvre à fond, jusqu’en butée, puis de revenir d’un quart de tour en
arrière.

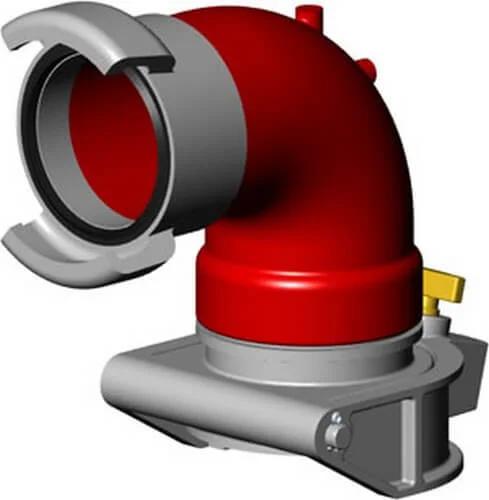

Les Coudes d’Alimentation
Ces pièces permettent d’alimenter les engins d’incendie via les Bouches d’Incendie (B.I.) ou en reliant directement les tuyaux. Elles se composent également d’un demi-raccord de 100 mm de type Keyser.
D’autres modèles, comme le coude de 40 peuvent être utilisés pour des particularités lors d’un établissement.
